راز دوام ماسه‌ساز: همهٔ عواملی که کیفیت و طول عمر VSI را تعیین می‌کنند

بخش ۱

مقدمه و خلاصهٔ اجرایی

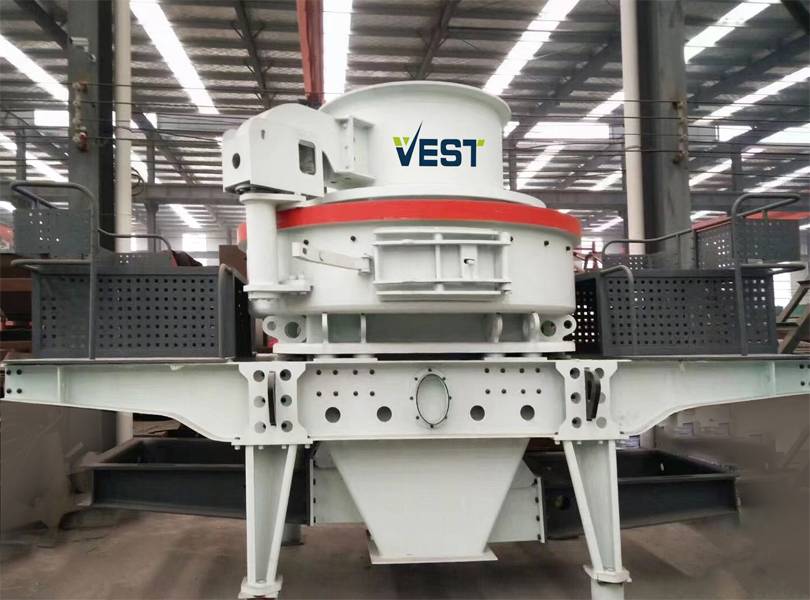

ماشین‌های ماسه‌ساز (VSI — Vertical Shaft Impactor) نقش محوری در تولید ماسه‌های صنعتی و مصالح دانه‌بندی دارند. برخلاف سنگ‌شکن‌های فشاری، VSIها با استفاده از ضربهٔ سرعت بالا و برخورد ذرات، ماسهٔ مطلوب با زاوایای مناسب تولید می‌کنند. بنابراین مکانیزم فرسایش و پارامترهای تخریبی در VSIها متفاوت و اغلب شدیدتر است. افزایش دوام قطعات (مانند روتور، نوک‌های پرتاب یا «tips»، آسترها/liners، و آنویل‌ها) مستلزم توجه هم‌زمان به طراحی مکانیکی، انتخاب مواد، کیفیت ساخت (ریخته‌گری/ماشین‌کاری/عملیات حرارتی)، و نحوهٔ بهره‌برداری (خوراک، نرخ فید، تنظیم سرعت). از دیدگاه اقتصادی، هزینهٔ هر تن تولید شده رابطهٔ مستقیم با عمر قطعات سایشی و زمان‌های توقف دارد؛ به‌همین‌خاطر برنامه‌ریزی صحیحِ انتخاب قطعات و نگهداری می‌تواند هزینه‌های عملیاتی را به‌طور چشمگیری کاهش دهد. در ادامه همهٔ عوامل مؤثر را فصل‌به‌فصل بررسی می‌کنیم تا مدیریتی عملی و قابل اجرا برای افزایش MTBF و کاهش هزینهٔ چرخهٔ عمر (LCC) ارائه شود.

بخش ۲

معرفی فنی ماسه‌ساز (VSI): عملکرد، اجزا و الگوهای سایش

ماسه‌سازهای VSI بر پایهٔ پرتابِ ماده با سرعت بالا از مرکزِ روتور به سمت یک سطح ضربه (anvil) یا بستری از سنگ قرار می‌گیرند؛ دو شیوهٔ مرسوم در عمل وجود دارد: برخورد سنگ به سنگ (Rock-on-Rock) و برخورد سنگ به فلز/صفحه (Rock-on-Metal). روتور، نوک‌های پرتاب (rotor tips)، صفحات آنویل، دیوارهٔ داخلی محفظه (liners)، صفحهٔ تغذیه و سیستم توزیع خوراک هر یک نقش مهمی در نحوهٔ سایش و فرسایش دارند. الگوی سایش در VSI به‌صورت ترکیبی از سایش ناشی از سرعت و سایش ناشی از ضربه است؛ در نتیجه قطعات با لایهٔ سطحی سخت و هستهٔ چقرمه بهترین عملکرد را می‌دهند. طراحی روتور (شکل محفظه، زاویهٔ پرتاب، تعداد و آرایش نوک‌ها) جریان ذرات را تعیین می‌کند و هر تغییر در هندسه می‌تواند الگو و نرخ سایش را به‌طور قابل توجهی تغییر دهد.

بخش ۳

مواد و متالورژی قطعات سایشی: انتخاب آلیاژ مناسب

انتخاب آلیاژ برای نوک‌ها، آسترها و صفحات آنویل از مهم‌ترین عوامل تعیین‌کنندهٔ طول عمر است. در عمل ترکیبی از مواد متداول استفاده می‌شود: آلیاژهای کروم-سفید (High chromium white iron) برای شرایط خورندگی/خراشی شدید و آلیاژهای مارتنزیتی یا منگنزدار در شرایطی که ضربه شدید و نیاز به چقرمگی بالا باشد. هر ماده مزایا و معایب خود را دارد: کروم-سفید سختی و مقاومت به سایش بسیار بالایی ارائه می‌دهد ولی در حضور ذرات فلزی (tramp iron) یا ضربهٔ شدید ممکن است ترد و آسیب‌پذیر شود؛ فولادهای منگنزدار (Austenitic manganese steels) در مقابل ضربه کارسخت شده و در مواردی که ضربهٔ پیوسته وجود دارد دوام خوبی نشان می‌دهند اما در شرایط فرسایش سایشی شدید ممکن است عملکرد ضعیف‌تری نسبت به ترکیبات کروم داشته باشند. لذا انتخاب ماده باید بر اساس نوع خوراک، وجود یا عدم وجود فلزات خارجی، و نسبتِ ضربه به سایش انجام گیرد.

بخش ۴

طراحی روتور و نوک پرتاب (Rotors & Tips): هندسه، تعادل و متعادل‌سازی

هندسهٔ روتور (قطر، شکل پرتاب، تعداد و آرایش نوک‌ها) و تعادل دینامیکی آن، مستقیماً بر توزیع انرژی ضربه و در نتیجه الگوی سایش تأثیر می‌گذارد. سرعت نوک (tip speed) یکی از پارامترهای کلیدی است: افزایش سرعت معمولاً باعث افزایش شکست مواد و بهبود شکل دانه‌ها می‌شود؛ اما با افزایش سرعت، نرخ سایش نیز بالا می‌رود و نیاز به نوک‌هایی با مقاومت سطحی بیشتر احساس می‌شود. علاوه بر سرعت، طراحی نحوهٔ محفظهٔ پرتاب و زاویهٔ رهاسازی مواد تعیین‌کنندهٔ برخورد ذرات و بنابراین نقطه‌ها و نواحی تمرکز سایش هستند. تعادل روتور، ایراد در بوش یا شافت، و سایش نامتقارن نوک‌ها می‌تواند موجب ایجاد ارتعاشات شدید و شکستن زودهنگام قطعات شود؛ بنابراین تعویض مرحله‌ای نوک‌ها به‌صورت جفتی و تعادل مجدد یکی از رویه‌های حیاتی عملیاتی است. در تنظیم کارخانه‌ها، امکان تنظیم سرعت روتور (VFD یا تغییر پولی) برای تطبیق بین کیفیت محصول و هزینهٔ فرسایش یک معیار عملی و اقتصادی مهم است.

بخش ۵

روش خردایش: Rock-on-Rock در برابر Rock-on-Metal و اثر بر مصرف قطعات

دو فلسفهٔ اصلی عملکرد VSI عبارت‌اند از «سنگ روی سنگ» و «سنگ روی فلز». هر کدام با نتایج متفاوت در بازده، شکل دانه و فرسایش همراهند. حالت «سنگ روی سنگ» معمولاً در تولید ماسهٔ با مرغوبیت شکل ذرهٔ بهتر (cubical) و میزان ریزدانهٔ کمتر مفید است و در بسیاری از کاربردها باعث کاهش فرسایش قطعات فلزی می‌شود؛ در حالی که حالت «سنگ روی فلز» خصوصاً در مواردی که نیاز به خردایش تندتر و افزایش نسبت خردایش وجود دارد، بازدهی بالاتری دارد اما معمولاً باعث فرسایش سریع‌تر آلیاژهای آستین/آنویل می‌شود. انتخاب بین این دو نحوهٔ عملکرد باید بر اساس هدف محصول، نوع سنگ ورودی و هزینهٔ کلیِ چرخهٔ تعویض قطعات انجام شود. ترکیب استراتژی عملیاتی و انتخاب آلیاژِ مناسب می‌تواند تعادل بین کیفیت محصول و هزینهٔ فرسایش برقرار کند.

بخش ۶

تأثیر مشخصات خوراک (Feed): سختی، اندازه، رطوبت و ناخالصی‌ها

خوراک ورودی نقش غالب در نرخ سایش دارد: سختی بالا (مانند بازالت یا کوارتز) افزایش چشمگیری در مصرف قطعات ایجاد می‌کند؛ اندازهٔ نامناسب یا ورود قطعات بزرگ (oversize) موجب ضربه‌های ناگهانی و احتمال شکستِ مکانیکی می‌شود؛ رطوبت و گل‌آلودگی می‌توانند باعث گرفتگی محفظه، تغییر در اصطکاک و ایجاد الگوهای سایش غیرعادی شوند. ناخالصی‌های فلزی (tramp iron) در خوراک مخصوصاً برای مواد سختِ ترد بسیار مخرب‌اند و می‌توانند موجب شکست کروم-سفیدِ ترد شوند. برای کنترل خوراک، استفاده از فیدرهای گریزلی، مغناطیسی برای جداکردن فلزات، و کنترل توزیع سایز (pre-screening) از ساده‌ترین و مؤثرترین راهکارها است. همچنین یکنواختی نرخ تغذیه (avoiding spikes) و جلوگیری از بارگیری بیش از حد به‌طرز معناداری عمر قطعات را افزایش می‌دهد.

بخش ۷

کیفیت ساخت، ریخته‌گری و عملیات حرارتی: نقش کنترل فرایند در دوام قطعات

کیفیت ریخته‌گری و پس‌پردازش حرارتی از عوامل تعیین‌کنندهٔ دوام هستند. عیوبی مانند تخلخل، inclusion، تنش‌های داخلیِ ناشی از خنک‌سازی نامناسب و ترک‌های ریز می‌توانند به‌عنوان نقاط آغاز شکست عمل کنند. کنترل دقیق ترکیب شیمیایی مذاب، degassing، طراحی مناسب قالب (برای جلوگیری از انقباض و حبس هوا)، و عملیات حرارتی متناسب (stress relief، کوئنچ و تمپر در صورت لزوم) موجب بهبود ساختار میکرو و خواص مکانیکی نهایی می‌شود. همچنین ماشین‌کاری دقیق و ترتیب نصب قطعات (fit-up accuracy) و استفاده از پوشش‌های محافظ در نواحی حساس، طول عمر قطعات را افزایش می‌دهد. از آنجا که VSI قطعه‌ای با ضربه و جریان ذرات است، سازه‌های چندلایه (هستهٔ چقرمه + سطح سخت) معمولاً عملکرد مطلوب‌تری نسبت به قطعات تک‌ساختار دارند.

بخش ۸

پارامترهای عملیاتی: سرعت روتور (tip speed)، نرخ تغذیه و تنظیمات عملیاتی

در کنار انتخاب ماده و طراحی، تنظیم عملیاتی تعیین‌کنندهٔ نرخ فرسایش است. سرعت نوک روتور (Tip speed) رابطهٔ مستقیم با شدت ضربه و در نتیجه نرخ سایش دارد — افزایش سرعت معمولاً کیفیت شکل ماسه را بهبود می‌بخشد اما مصرف قطعات را بالا می‌برد. نرخ تغذیه باید طوری تنظیم شود که چوک‌فیدینگ یا تغذیهٔ یکنواخت برقرار شود؛ تغذیهٔ بیش از حد یا نامنظم باعث نوسانات بار و ضربات ناگهانی می‌شود. همچنین تنظیم ارتفاع رهاسازی خوراک، زاویهٔ پخش داخل محفظه و شیوهٔ نصب آسترها از مواردی است که با تغییرات کوچک می‌تواند عمر قطعات را به‌طور محسوس افزایش یا کاهش دهد. بهره‌گیری از درایوهای سرعت متغیر (VFD) برای تطبیق سرعت با نوع خوراک و هدف محصول، ابزاری عملی و اقتصادی است.

بخش ۹

نگهداری و مانیتورینگ: روش‌های عملی برای پیشگیری از خرابی ناگهانی

برنامهٔ نگهداری پیشگیرانه و پایش وضعیت (condition monitoring) در VSIها حیاتی است؛ چون ماشین با سرعت بالا کار می‌کند و کوچک‌ترین عدم‌تعادل می‌تواند منجر به شکست‌های سریع شود. چک‌لیست‌های روزانه باید وضعیت بوش‌ها، بالانس روتور، پیچ و مهره‌ها، سیستم روانکاری و وجود تراکم/انباشته‌شدن مواد در محفظه را شامل شود. نصب سنسورهای ارتعاش و دما بر روی یاتاقان‌ها و مونیتورینگ نشتی‌های روغن، ابزارهای ساده‌ای هستند که خرابی‌های بالقوه را پیش از وقوع هشدار می‌دهند. تمیزکاری منظم، بازدید نوک‌ها، و تعویض به‌موقع آسترها (با توجه به عمق سایش و عدم ایجاد عدم‌قرینگی) هزینه‌های توقف و تعمیرات اضطراری را کاهش می‌دهد. همچنین مستندسازی دوره‌های تعویض و ثبت عمر مفید قطعات به تعیین بهینهٔ چرخهٔ نگهداری کمک می‌کند.

بخش ۱۰

راهکارهای ماده‌ای و سطحی برای افزایش طول عمر (پوشش‌ها، سخت‌کاری، کامپوزیت‌ها)

برای افزایش مقاومت به سایش، ترکیب‌های مختلفی به‌کار می‌روند: پوشش‌های Hardfacing (جوش‌افزودن لایه‌های مقاوم)، سخت‌کاری القایی سطحی، اتصال کاربید به‌صورت insert برای نوک‌ها، و مواد مرکب (MMC یا Metal Matrix Composites) که ذرات سخت را در ماتریس فلزی نگه می‌دارند. هر راهکار مزایا و معایب خودش را دارد: پوشش‌ها می‌توانند سطح را بسیار سخت کنند ولی تفاوت ضریب انبساط حرارتی و تنش‌های جوش ممکن است ترک‌های بین لایه‌ای ایجاد کند؛ مواد مرکب می‌توانند هزینهٔ کلی را بالا ببرند اما در بسیاری از موارد عمر مفید را بطور چشمگیری افزایش می‌دهند. انتخاب راهکار باید براساس شرایط اُپراتیون، هزینهٔ تعویض و قابلیت تعویض میدانی (on-site repairability) انجام شود.

بخش ۱۱

مدیریت قطعات یدکی و استراتژی خرید: توازن بین قیمت و عمر مفید

تصمیم‌گیری صحیح در خرید قطعات یدکی تأثیر مستقیم بر هزینهٔ کلی دارد. خرید ارزان ممکن است به‌معنای جایگزینی مکرر و هزینهٔ بالاتر در بلندمدت باشد. استراتژی‌های متداول شامل: خرید قطعات استاندارد و آلیاژهای شناخته‌شده برای شرایط مشابه، نگهداری حداقل موجودی برای قطعات کلیدی (نوک‌ها، بوش‌ها، بولت‌ها)، و برقراری قراردادهای سرویس و تأمین کنندگان قابل اطمینان است. تحلیل هزینه چرخهٔ عمر (Life Cycle Costing) بهترین روش برای مقایسهٔ گزینه‌هاست: باید میان هزینهٔ اولیه، طول عمر و زمان توقف تعادلی برقرار کرد.

بخش ۱۲

جمع‌بندی عملی، چک‌لیست فوری و پرسش‌های متداول (FAQ)

خلاصهٔ عملی: کوتاه‌ترین راه برای افزایش عمر ماسه‌ساز عبارت است از: ۱) انتخاب آلیاژ مناسب براساس نوع خوراک؛ ۲) کنترل دقیق خوراک (اندازه، توزیع، رطوبت و حذف فلزات خارجی)؛ ۳) بهینه‌سازی سرعت و نرخ تغذیه؛ ۴) اجرای برنامهٔ نگهداری پیشگیرانه و مانیتورینگ؛ ۵) استفاده از پوشش‌ها یا کامپوزیت‌ها در نواحی پرسایش.
چک‌لیست فوری (برای نصب و راه‌اندازی): بررسی تراز روتور، تست بالانس، چک روغن‌کاری، بررسی نداشتن خار و فلز در خوراک، تست سنسورهای ارتعاش.
پرسش‌های متداول (دو نمونه):

«چه زمانی نوک‌ها را تعویض کنیم؟» — هنگامی که سایش موجب عدم‌قرینگی عملکرد یا افزایش ارتعاش و افت کیفیت ماسه شده یا عمق سایش از حد مجاز فراتر رفته باشد.

«آیا همیشه کروم-سفید بهتر است؟» — خیر؛ اگر در خوراک امکان وجود ترمپ‌آهن یا ضربات قوی باشد، کروم-سفید می‌تواند شکننده باشد؛ انتخاب باید براساس شرایط واقعی انجام شود.
