چگونه عمر دیسک ترمز را افزایش دهیم؟ عوامل، خطاها و راه‌حل‌ها

فهرست محتوا
مقدمه: اهمیت دیسک ترمز و پیامدهای کاهش عمر آن

سیستم ترمز یکی از حیاتی‌ترین زیرسیستم‌های هر خودرو است؛ دیسک ترمز (rotor) به‌عنوان سطح تماس اصلی با لنت، نقش کلیدی در توقف مطمئن، کنترل و رفتار پایداری خودرو ایفا می‌کند. کاهش کیفیت یا خرابی زودهنگام روتورها علاوه بر افزایش فاصلهٔ توقف، می‌تواند باعث ایجاد لرزش فرمان، پدیدهٔ پالس در پدال ترمز، توزیع نامتوازن فشار و فرسایش نامتقارن لنت‌ها شود که نتیجهٔ آن کاهش ایمنی و افزایش هزینه‌های نگهداری است. از این رو شناخت پارامترهایی که طول عمر روتور را تعیین می‌کنند، برای مهندسین نگهداری، صاحبان ناوگان و رانندگان عادی حیاتی است.

هدف این مقاله آن است که همهٔ عوامل مؤثر — از جنس متریال و طراحی گرفته تا نحوهٔ رانندگی و نگهداری — را با زبانی عملی و فنی توضیح دهد تا تصمیم‌گیری‌های بهتر در خرید، نصب و نگهداری روتورها امکان‌پذیر گردد. منابع فنی و دستورالعمل‌های تولیدکنندگان/سازندگان خودرو مبنای توصیه‌های عملی این متن هستند.

اصول عملکرد دیسک و لنت – سیستم ترمز دیسکی چگونه کار می‌کند

در سیستم ترمز دیسکی، وقتی راننده پدال را فشار می‌دهد، فشار هیدرولیک از طریق سیلندر ترمز به کالیپر منتقل شده و پیستون کالیپر لنت را به سمت دیسک فشرده می‌کند. نیروی اصطکاک بین سطح لنت و دیسک، انرژی جنبشی خودرو را به گرما تبدیل می‌کند و خودرو متوقف می‌شود. بنابراین دیسک باید چند وظیفهٔ هم‌زمان را انجام دهد: ایجاد سطح اصطکاک مناسب، تحمل ضربات حرارتی و مکانیکی، و دفع گرمای تولیدشده. کیفیت تماس سطح، یکنواختی پوشش انتقالی (transfer layer) و خواص ترمزگیری تحت شرایط مختلف (دما، سرعت، رطوبت) تعیین‌کنندهٔ رفتار سیستم هستند.

دو پارامتر فنی مهم در طراحی سیستم عبارت‌اند از:

(۱) جرم و اینرسی چرخشی روتور — که بر احساس پدال و نیاز ترمز تأثیر می‌گذارد

(۲) توانایی رادیات کردن/پخش کردن حرارت — که تعیین می‌کند در چرخه‌های مکرر ترمز، دیسک تا چه حد دچار «افترمال» یا «چکینگ» می‌شود. طراحی کالیپر، نوع پد، فاصلهٔ اعمال نیرو و توزیع فشار نیز نقشی تعیین‌کننده دارند.

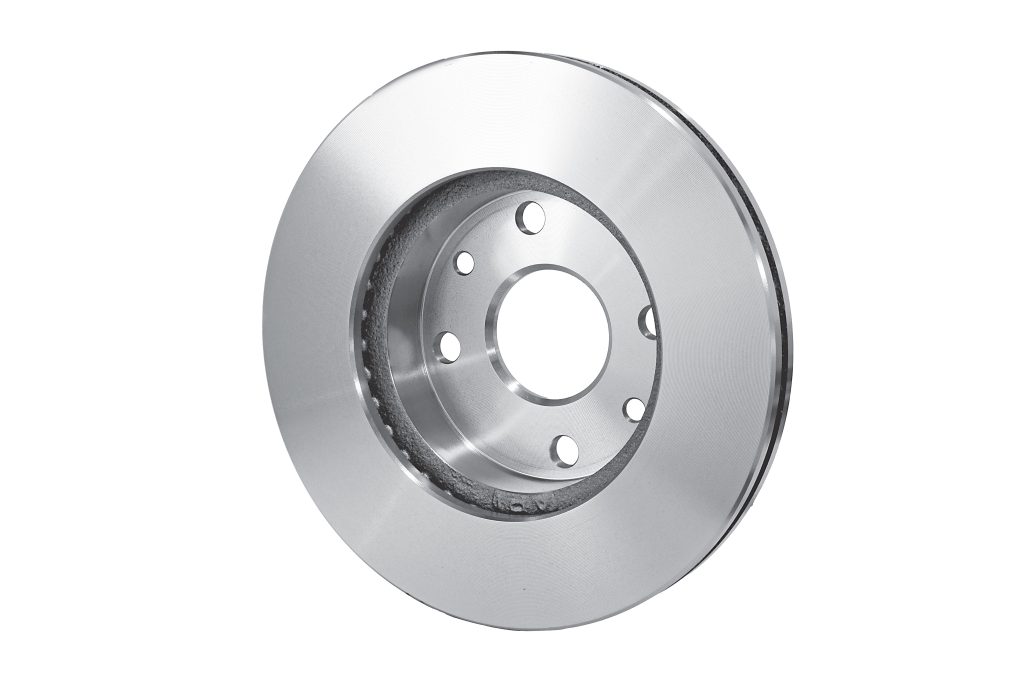

انواع دیسک‌ها و طراحی‌ها (Solid, Ventilated, Slotted, Drilled, Coated, C/C)

دیسک‌ها از نظر ساختار و طراحی چند دستهٔ کلی دارند: دیسک‌های توپر (solid)، دیسک‌های هواخور یا هواکش‌دار (ventilated) که بین دو سطح روتور شیارهایی برای عبور هوا دارند، دیسک‌های سوراخ‌دار (drilled) که برای خروج گاز و ذرات طراحی شده‌اند، و دیسک‌های شکاف‌خورده (slotted) که کمک به حذف گاز و بازگرداندن لنت می‌کنند. همچنین پوشش‌های محافظ (coated) برای جلوگیری از خوردگی و انواع رده‌های مواد مانند کربن-سرامیک در خودروهای اسپرت و لوکس وجود دارند.

هر طراحی مزایا و معایب خود را دارد: برای مثال دیسک‌های drilled ممکن است در برابر ترک گرمایی آسیب‌پذیرتر باشند و برای استفادهٔ روزانه در شرایط سنگین مناسب نباشند، در حالی که ventilated rotors عملکرد خنک‌کنندگی بهتری دارند و برای خودروهای سنگین یا استفادهٔ تند و فرود مداوم مناسب‌ترند. انتخاب نوع دیسک باید براساس کاربری خودرو، شرایط محیطی و ترجیحات هزینه‌ای انجام شود.

مواد روتور: چدن، فولاد، کربن-سرامیک و پوشش‌ها – اثر بر عمر و هزینه

متداول‌ترین مادهٔ سازندهٔ دیسک در خودروهای تولید انبوه، چدن خاکستری (Gray Cast Iron) است؛ زیرا تعادل مناسبی بین هزینه، ماشین‌پذیری، مقاومت به سایش و ظرفیت حرارتی ارائه می‌دهد. چدن‌ خاکستری ضریب اتساع حرارتی و ظرفیت گرمایی مناسبی دارد و در برابر سایش لنت عملکرد قابل‌قبولی نشان می‌دهد.

در خودروهای عملکردی بالا یا مسابقه‌ای، از مواد پیچیده‌تری مانند کربن-سرامیک (C/SiC یا C/C) استفاده می‌شود که وزن کمتر، هدایت حرارتی متفاوت و مقاومت بسیار بالاتر در برابر دمای بالا دارند، اما هزینهٔ تولید و تعمیر بسیار بالاتری نیز دارند. علاوه بر این، پوشش‌های محافظ (electro-coating, zinc plating, ceramic coatings) برای جلوگیری از زنگ‌زدگی سطحی و بهبود ظاهر به‌کار می‌روند و می‌توانند عمر خدماتی را در محیط‌های مرطوب و شور افزایش دهند؛ تولیدکنندگان معتبر نیز برای روتورهای پوشش‌دار مستندات فنی خاص دارند.

خواص ترمو-مکانیکی که عمر را تعیین می‌کنند (هدایت گرمایی، ظرفیت گرمایی، ضریب انبساط)

وقتی ترمز اعمال می‌شود، انرژی جنبشی خودرو تبدیل به گرما می‌شود — گرمایی که باید توسط روتور جذب و سپس پراکنده شود. دو خاصیت ماده که در اینجا خیلی مهم‌اند عبارت‌اند از: ظرفیت گرمایی (چقدر انرژی می‌تواند ماده ذخیره کند قبل از اینکه دما بالا رود) و ضریب هدایت گرمایی (چقدر سریع گرما به سطح خارجی و هوا منتقل می‌شود). ضریب انبساط حرارتی نیز مهم است چون تغییرات دما باعث تنش‌های حرارتی و در صورت بزرگ بودن اختلاف‌های گرمایی، ایجاد ترک‌های سطحی یا داخلی می‌شود.

در عمل، روتورهایی که ظرفیت حرارتی و هدایت گرمایی بالاتری دارند، در چرخه‌های ترمز پی‌درپی کمتر دچار پدیده‌هایی مانند «heat checking» یا ترک‌های سطحی می‌شوند. طراحی تهویه (venting) و ضخامت موثر روتور نیز تعیین می‌کنند که دیسک چقدر سریع می‌تواند سرد شود. بنابراین مواد و هندسه ترکیبی تعیین‌کنندهٔ پاسخ روتور در شرایط کاری پرتنش هستند.

نقش تولیدکننده و کنترل کیفیت ریخته‌گری/ماشینی

کیفیت ریخته‌گری، عملیات حرارتی پس از ریخته‌گری، و ماشین‌کاری نهایی سطوح، تأثیر مستقیم بر طول عمر روتور دارد. وجود تخلخل‌های داخلی، ناخالصی‌ها یا ترک‌های موضعی طی فرایند تولید می‌تواند مرجع اولیهٔ شکست تحت چرخه‌های حرارتی شود. ازاین‌رو کنترل کیفیت شامل تست‌های غیرمخرب (NDT)، اندازه‌گیری سختی، و بررسی ابعادی و هم‌محوری پس از ماشین‌کاری، جزو ملزومات محصول با دوام است. تولیدکنندگان معتبر معمولاً مشخصات فنی (tolerances, run-out limits, thickness min/max) را ارائه می‌کنند که رعایت آنها در نصب و نگهداری حیاتی است.

گرما و تابیدگی (Warping): علل، مکانیزم و پیشگیری

تابیدگی روتور یا ایجاد «پالس در پدال» غالباً نتیجهٔ تجمع گرمای زیاد و توزیع نامتوازن تنش‌های حرارتی روی سطح روتور است. عواملی که منجر به تابیدگی می‌شوند عبارت‌اند از: ترمزهای پیاپی و شدید، توریق یا سفتی نامناسب مهره‌های چرخ (که باعث ایجاد نقاط داغ موضعی می‌شود)، و گرفتگی سیستم خنک‌کنندهٔ روتور (در روتورهای ventilated). همچنین وجود آلودگی یا پوشش ناهمگون سطحی می‌تواند باعث تشکیل hot-spot شود که در ادامه تابیدگی را تسریع می‌کند. راهکارهای پیشگیرانه شامل اجتناب از ترمزهای پی‌درپی شدید بدون دورهٔ خنک‌سازی، صحیح بستن چرخ‌ها با گشتاور مناسب، و استفاده از روتورهای طراحی‌شده برای کاربرد مورد نظر است. مقالات و راهنمایی‌های فنی و خدمات پس از فروش خودروسازان و سازندگان روتور این موارد را به‌عنوان علل اصلی تابیدگی ذکر کرده‌اند.

سایش طبیعی، ضخامت مؤثر و حداقل ضخامت — کی تعویض کنیم؟

با هر عملیات ترمز، مقداری از مادهٔ روتور برداشته می‌شود؛ مجموع این فرایند در طول زمان موجب کاهش ضخامت مؤثر روتور می‌گردد. تولیدکنندگان و راهنمای فنی رسمی سازندگان خودرو حداقل ضخامت مجاز را برای هر روتور تعیین کرده‌اند و اگر ضخامت به آن یا کمتر از آن برسد، باید روتور تعویض شود. این حداقل ضخامت به‌دلیل تامین ضریب امنیتی (برای مقاومت مکانیکی و انتقال حرارت کافی) ضروری است و در بسیاری از مستندات فنی آمده که اگر روتور به حداقل ضخامت نزدیک یا زیر آن برسد، نباید آن را ماشین‌کاری مجدد (resurfacing) کرد بلکه باید تعویض شود. (راهنمای NHTSA و TSBهای مرتبط جزئیات اجرایی دربارهٔ resurfacing و حداقل ضخامت ارائه می‌دهند).

نقش لنت ترمز: ترکیب پد، سختی و تأثیر آن بر روتور

ترکیب شیمیایی و خواص لنت (pad compound) یکی از تعیین‌کننده‌ترین عوامل فرسایش روتور است. لنت‌هایی با فرمولاسیون سخت و ساینده (مانند برخی لنت‌های با عملکرد بالا یا مسابقه‌ای) نرخ فرسایش روتور را افزایش می‌دهند، در حالی که لنت‌های نرم‌تر ممکن است عمر روتور را افزایش دهند اما در عوض عمر خود لنت کوتاه‌تر و عملکرد در شرایط دمایی بالا متفاوت خواهد بود. علاوه بر این، سازگاری بین روتور و لنت (transfer film formation) برای عملکرد مطلوب ضروری است: لایهٔ انتقالی مناسب می‌تواند اصطکاک قابل‌پیش‌بینی و یکنواختی سایش را فراهم کند. نکتهٔ عملی: هنگام تعویض لنت، اگر به لنتی با compound بسیار متفاوت از سابق تبدیل کنید، بهتر است روتور را بازبینی یا در صورت لزوم تعویض/ماشین‌کاری کنید چون رفتار سایش تغییر خواهد کرد.

رانندگی و شرایط بهره‌برداری: شهر، بزرگراه، یدک‌کشی و اسپرت

شیوهٔ رانندگی تأثیر مستقیم بر دمای کاری و الگوی سایش روتور دارد. رانندگی شهری مکرر با توقف‌های پیوسته و سرعت پایین باعث چرخه‌های متعدد اصطکاک با زمان خنک‌سازی کوتاه می‌شود که ممکن است روتور را دچار خستگی حرارتی نماید؛ در مقابل رانندگی بزرگراهی معمولا تعداد ترمزها کمتر اما با قدرت ترمز کمتر است و گرما بهتر پراکنده می‌شود. یدک‌کشی و حمل بار سنگین، فشار بیشتری روی سیستم ترمز وارد می‌کند و نیازمند روتور و پد طراحی‌شده برای بار بیشتر است. رانندگی اسپرت یا پیست نیز نیازمند روتورهایی با ظرفیت حرارتی و مقاومت در برابر ترک گرمایی بالاست. بنابراین تطابق قطعات با کاربرد واقعی خودرو اهمیت بالایی دارد.

نصب و مونتاژ صحیح: گشتاور چرخ‌ها، هم‌محوری و run-out

نصب ناصحیح چرخ یا عدم رعایت گشتاور یکنواخت مهره‌ها (lug nuts) می‌تواند باعث ایجاد run-out محوری یا عدم تماس یکنواخت لنت با روتور شود. این وضعیت منجر به تشکیل نقاط داغ موضعی، سایش نامتوازن و در نتیجه پدیدهٔ پالس (تکان‌تکان) در پدال خواهد شد. توصیهٔ عملی: مهره‌های چرخ را با آچار ترک‌تور یا دینامومتر به ترتیب ضربدری و با گشتاور توصیه‌شدهٔ سازنده ببندید، و اگر پس از تعویض چرخ یا روتور لرزش مشاهده شد، run-out را با دستگاه اندازه‌گیری بررسی کنید. بسیاری از TSBها و راهنمای فنی بر تأثیر گشتاور نامناسب بر تابیدگی روتور تأکید دارند.

 کالیپر و قطعات هیدرولیک: پین‌های راهنما و گیر کردن پیستون

کالیپر وظیفهٔ انتقال فشار هیدرولیک به لنت را دارد؛ اگر پیستون کالیپر گیر کند یا پین‌های راهنمای (slide pins) گیر کرده باشند، فشار روی لنت‌ها یکنواخت اعمال نمی‌شود و یکی از لنت‌ها پیوسته با روتور تماس خواهد داشت که باعث گرم‌شدن مداوم، سایش نامتوازن و افزایش مصرف سوخت می‌شود. بازرسی و روانکاری منظم پین‌های راهنما، تعویض گردگیرهای فرسوده و بررسی نشت روغن هیدرولیک از الزامات نگهداری هستند. در صورت وجود لنتِ دائم تماس، لازم است کالیپر تعمیر یا تعویض شود و روتور برای نشانه‌های سایش موضعی بررسی گردد.

آلودگی سطحی: روغن، گریس، مواد انتقالی و تأثیر بر عملکرد

وجود روغن یا گریس روی سطح روتور یا لنت باعث کاهش ضریب اصطکاک و افزایش فاصلهٔ توقف می‌شود و همچنین می‌تواند باعث ایجاد لکه‌های غیرهمگون روی سطح شود که در اثر گرما به شکل نقاط داغ عمل کنند. آلودگی ممکن است در اثر سرویس نامناسب (جمع‌شدن روغن هنگام تعویض پد یا سرویس چرخ) یا خرابی سیستم هیدرولیک ایجاد شود. در صورت آلودگی باید لنت و روتور پاک‌سازی شده و در موارد شدید لنت تعویض شود. توصیهٔ عملی: هنگام سرویس ترمز از پاک‌کنندهٔ ترمز مناسب استفاده کنید و از هیچ‌گونه روان‌کننده بر روی سطح اصطکاک استفاده نکنید.

خوردگی و محیط (نمک، رطوبت، خاک) — پیشگیری و پاک‌سازی

شرایط محیطی مثل رطوبت بالا و نمک جاده می‌تواند موجب خوردگی سطحی روتور شود؛ خوردگی موضعی (pitting) موجب عدم یکنواختی سطح و در نتیجه لرزش و افزایش سایش می‌گردد. در مناطق ساحلی یا مناطقی که نمک برای آب‌نشست جاده استفاده می‌شود، استفاده از روتورهای پوشش‌دار یا ضدزنگ و تمیزکاری منظم زیر خودرو توصیه می‌شود. همچنین پارک طولانی‌مدت در محیط مرطوب بدون حرکت می‌تواند لایهٔ ضخیمی از زنگ روی سطح تشکیل دهد که هنگام اولین ترمز باعث نویز و شتاب‌زدگی می‌شود.

تراشکاری (Resurfacing/Turning) — چه زمانی و چه محدودیتی دارد؟

گاهی ممکن است به علت نامسطح شدن سطح روتور (due to scoring, glazing or minor runout) تصمیم به تراشکاری سطح آن گرفته شود. تولیدکنندگان و دستورالعمل‌های رسمی تأکید می‌کنند که تراشکاری فقط زمانی مجاز است که ضخامت پس از تراشکاری بالاتر از حداقل ضخامت مشخص‌شده باقی بماند؛ در غیر این صورت باید روتور تعویض شود. برخی مسائل مثل ترک‌های حرارتی عمیق (heat checking with cracks) یا آلودگی عمیق قابل‌حذف با تراشکاری نیستند و تعویض توصیه می‌شود. (مراجع فنی رسمی دربارهٔ رویه‌های resurfacing و محدودیت‌های آن راهنمایی داده‌اند).

علائم هشدار: صدا، ویبره، کشیدن خودرو، کاهش کارایی — تشخیص سریع

علائم هشدار می‌توانند به‌سرعت مشکل را نشان دهند:

لرزش در پدال یا فرمان هنگام ترمز → معمولاً ناشی از run-out یا تابیدگی روتور است.

صدای ناله یا سوت → ممکن است ناشی از فرسودگی پد یا انتقال گاز/ذرات باشد.

کشیدن خودرو به یک سمت → ممکن است ناشی از گیر کردن کالیپر یا سایش نامتقارن پد باشد.

کاهش محسوس در توان ترمز → می‌تواند به علت آلودگی لنت/روتور یا کاهش ضخامت روتور باشد.

رویهٔ تشخیصی استاندارد شامل بازدید بصری، اندازه‌گیری ضخامت، بررسی run-out و بررسی وضعیت کالیپر است. TSBها و بروشورهای فنی شرکت‌ها نیز نمودارهای عیب‌یابی مشابهی ارائه می‌کنند.

روش‌های فنی کاهش دما و افزایش عمر (روتورهای بزرگ‌تر، داکت خنک‌کن، مواد با هدایت بهتر)

برای کاربردهای سنگین یا مسابقه‌ای، راهکارهای مهندسی برای کاهش افزایش دمای روتور عبارت‌اند از: افزایش سطح و ضخامت روتور، استفاده از روتورهای ventilated با کانال‌های مؤثرتر، نصب داکت‌های هوا برای افزایش گذر هوا به روتور، و استفاده از مواد با هدایت گرمایی بالاتر. همچنین انتخاب پدهای با نقطهٔ انتقال حرارتی مناسب و استفاده از کالیپرهای چند پیستونه که فشار را بهتر توزیع می‌کنند، می‌تواند عمر سیستم را افزایش دهد.

 برنامه نگهداری و چک‌لیست دوره‌ای برای کارگاه‌ها و مالکین

پیشنهاد یک برنامهٔ نگهداری ساده و موثر:

بررسی بصری ماهانه: ضخامت، ترک‌های سطحی، زنگ‌زدگی موضعی.

هر 10–20 هزار کیلومتر یا طبق توصیهٔ سازنده: اندازه‌گیری دقیق ضخامت و run-out.

هر بار تعویض لنت: بررسی کامل سطح روتور برای نمرات، شیارها و ترک.

در شرایط کار سنگین: استفاده از آنالیز دمایی و مانیتورینگ ویبره.
ثبت دوره‌ای وضعیت و نگهداری پیشگیرانه به‌طرز چشم‌گیری از خرابی‌های ناگهانی جلوگیری می‌کند.

انتخاب قطعات یدکی: OEM vs aftermarket و نکات خرید

در خرید روتور و لنت، انتخاب بین OEM و aftermarket باید براساس کیفیت، تضمین و نوع کاربرد انجام شود. برخی aftermarketهای معتبر کیفیتی برابر یا بهتر ارائه می‌دهند، اما برخی محصولات ارزان ممکن است استانداردهای ریخته‌گری یا عملیات حرارتی لازم را نداشته باشند. برای خودروهای ناوگان یا استفاده روزمره، روتورهای OEM یا برندهای معتبر aftermarket با ضمانت فنی را توصیه می‌کنیم. همچنین در هنگام انتخاب روتور پوشش‌دار (coated) توجه کنید که نوع پوشش (zinc, ceramic) و روش اعمال آن برای شرایط محیطی شما مناسب باشد
