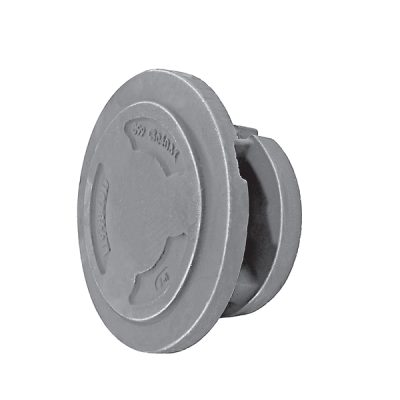

کریر تراکتور ستون فقرات انتقال قدرت – پارامترهای کیفی حیاتی در تولید قطعات ریخته‌گری چدنی

مقدمه:

شرکت صنایع ریخته‌گری سهند آذرین با بیش از ۳۵ سال تجربه در تولید قطعات چدنی و فولادی سنگین برای صنایع تراکتورسازی، به‌عنوان پیشرو در این عرصه، درک عمیقی از اهمیت حیاتی کریر تراکتور (Carrier Assembly) در سیستم انتقال قدرت دارد. این قطعه مهندسی‌شده، مسئول انتقال گشتاور موتور به دیفرانسیل، تحمل بارهای دینامیکی سنگین و ایجاد پایداری در شرایط کاری سخت کشاورزی است. تولید کریر تراکتور چدنی با کیفیت ممتاز، مستلزم کنترل ده‌ها پارامتر کیفی از طراحی تا بازرسی نهایی است. در این مقاله جامع، به بررسی مهم‌ترین این پارامترها در محصولات سهند آذرین می‌پردازیم .

۱. انتخاب و کنترل مواد اولیه: بنیان استحکام و دوام

ترکیب شیمیایی بهینه (Chemical Composition) نخستین عامل تعیین‌کننده کیفیت کریر تراکتور چدنی است:
نوع چدن: چدن‌های داکتیل (نودولار) گرید GGG70 با ساختار گرافیت کروی به‌دلیل چقرمگی فوق‌العاده (حداقل ۱۲٪ ازدیاد طول)، مقاومت به ضربه (Impact Toughness > ۱۴ J/cm²) و خواص خودروانکاری، گزینه‌ای ایده‌آل برای کریرهای تحمل‌کننده بارهای شوکی هستند. در سهند آذرین، از ترکیب شیمیایی دقیق (C: ۳.۶-۳.۹٪، Si: ۲.۳-۲.۸٪، Mg: ۰.۰۳-۰.۰۵٪) استفاده می‌شود .
عناصر آلیاژی: افزودن نیکل (Ni) تا ۱٪ برای بهبود چقرمگی در دمای پایین، مولیبدن (Mo) تا ۰.۳٪ برای افزایش مقاومت به سایش و مس (Cu) تا ۰.۸٪ برای پایداری ساختار پرلیتی ضروری است. این ترکیب، استحکام کششی (Tensile Strength) > ۷۰۰ MPa را تضمین می‌کند .
کنترل ناخالصی‌ها: محدودیت فسفر (P) < ۰.۰۴٪ (جلوگیری از تردی مرز دانه‌ها) و گوگرد (S) < ۰.۰۱۵٪ (پیشگیری از تخلخل گازی) از الزامات سهند آذرین است. آنالیز اسپکتومتر در حین ذوب، دقت ترکیب شیمیایی را کنترل می‌کند .
خلوص مواد: استفاده از شارژ اولیه با کیفیت (قراضه‌های درجه‌یک و پگوت آهن) و عملیات گاززدایی (Degassing) برای کاهش هیدروژن محلول (<۲ ppm) و جلوگیری از تخلخل سوزنی انجام می‌شود .

۲. خواص مکانیکی: تحمل بارهای دینامیکی و استاتیکی

کریر تراکتور تحت ترکیبی پیچیده از تنش‌های خمشی، پیچشی و ضربه‌ای کار می‌کند:
استحکام کششی (Tensile Strength) > ۷۰۰ MPa: توانایی تحمل گشتاورهای بالا تا ۳۰۰۰ N·m بدون تغییر شکل دائمی یا گسیختگی.
مقاومت به خستگی (Fatigue Strength) > ۲۵۰ MPa: حیاتی‌ترین خاصیت مکانیکی! کریر در طول عمر تراکتور میلیون‌ها بار تحت بار متناوب قرار می‌گیرد. آزمایش‌های خستگی چرخشی در سهند آذرین، قطعات را تا ۱۰ میلیون سیکل تست می‌کنند .
سختی (Hardness) ۲۲۰-۲۶۰ HB: تعادل بین مقاومت سایشی و چقرمگی. سختی بالا در مناطق یاتاقان‌نشین (Bearing Journals) از سایش زودرس جلوگیری می‌کند.
مقاومت به ضربه (Impact Toughness) > ۱۴ J/cm²: توانایی جذب انرژی در هنگام ضربات ناگهانی (مانند عبور از موانع زمین‌های ناهموار). آزمون شارپی در دمای ۲۰°C تا ۴۰°C- انجام می‌شود .

۳. دقت ابعادی و هندسی: کلید انطباق و عملکرد روان

هر انحراف از هندسه ایده‌آل، باعث لرزش، سروصدا و فرسایش ناهمگون می‌شود:
هم‌محوری (Concentricity) < ۰.۰۳ mm: انحراف محورهای یاتاقان‌نشین نسبت به مرکز هندسی کریر. عدم رعایت آن باعث خرابی یاتاقان‌ها و ویبراسیون سیستم انتقال قدرت می‌شود .
موازی‌سازی (Parallelism) < ۰.۰۲ mm:انحراف سطوح نصب فلنج‌ها. کنترل با دستگاه CMM در خط تولید سهند آذرین انجام می‌شود.
صافی سطح (Surface Flatness) < ۱۰ μm: سطوح نصب بلوک دیفرانسیل باید عاری از ناهمواری باشد. پرداخت سنگ‌زنی نهایی با Ra < ۱.۶ μm اعمال می‌شود.
تلرانس سوراخ‌های مهار (Bolt Hole Tolerance) H7: دقت موقعیت‌یابی سوراخ‌ها با انحراف حداکثر ۰.۰۱۵mm±  برای جلوگیری از تنش‌های اضافی در مونتاژ .

۴. یکپارچگی ساختاری: جنگ با عیوب پنهان

وجود عیوب داخلی حتی در قطعاتی با ابعاد صحیح، می‌تواند به شکست فاجعه‌بار منجر شود:
تخلخل (Porosity): حفره‌های گازی یا انقباضی >mm  ۰.۲ در مناطق بحرانی (محل اتصال پره‌ها، یاتاقان‌نشین‌ها) غیرقابل قبول است. در سهند آذرین، شبیه‌سازی انجماد کامپیوتری، مناطق مستعد تخلخل را پیش‌بینی و با تغذیه‌گذارهای اکسترنال (External Risers) کنترل می‌کند .
حفره‌های ماسه‌ای (Sand Inclusions):ورود دانه‌های ماسه قالب به فلز. استفاده از ماسه‌های کرومیتی با خلوص بالا و سیستم فیلتراسیون سرامیکی در خط ریخته‌گری، این عیب را به حداقل می‌رساند .
ترک‌های گرم (Hot Tears): در مناطق با تغییرات ناگهانی ضخامت. طراحی سیستم تغذیه‌گذار (Risers) بهینه و استفاده از مبردها (Chills) در سهند آذرین، مانع تشکیل آنها می‌شود .
گرافیت نامطلوب: گرافیت‌های غیرکروی (نوع II یا III) به‌جای نوع VI (کروی کامل). کنترل عملیات تلقیح (Inoculation) با فروسیلیسیم-منیزیم در زمان دقیق، گرافیت مطلوب را ایجاد می‌کند .

۵. طراحی بهینه: مهندسی برای استحکام و عمر طولانی

هندسه کریر نقش کلیدی در توزیع تنش و کاهش تمرکز تنش دارد:
طراحی پره‌های تقویتی (Rib Design): پره‌های شعاعی با ضخامت متغیر (Tapered Ribs) ۳۰٪ استحکام خمشی بیشتری نسبت به پره‌های مستقیم ایجاد می‌کنند. زاویه پره‌ها برای توزیع یکنواخت تنش بهینه‌سازی می‌شود .
شعاع‌های انتقال (Fillet Radii) > ۵ mm:جلوگیری از تمرکز تنش در نقاط اتصال. شبیه‌سازی FEA در سهند آذرین، شعاع بهینه را تعیین می‌کند.
ضخامت دیواره یکنواخت (Uniform Wall Thickness):تغییرات ضخامت بیش از ۲۵٪ مجاز نیست. این امر از ایجاد تنش‌های حرارتی در انجماد جلوگیری می‌کند.
بهینه‌سازی توپولوژی (Topology Optimization):کاهش وزن تا ۱۵٪ بدون کاهش استحکام، با استفاده از نرم‌افزارهای پیشرفته مانند ANSYS .

۶. فرآیندهای تولید: از ذوب تا ماشینکاری نهایی

سهند آذرین با بهره‌گیری از خطوط تولید پیشرفته، کیفیت را در هر مرحله تضمین می‌کند:
ذوب کنترل‌شده:کوره‌های القایی متوسط‌فرکانس (MF) با کنترل اتوماتیک دما (۱۵±درجه سانتی گراد) و آنالیز آنلاین ترکیب شیمیایی .
قالب‌گیری CO2:استفاده از ماسه سیلیسی با چسب سیلیکات سدیم و عملیات سخت‌سازی با گاز CO۲ برای دستیابی به دقت ابعادی بالا .
عملیات حرارتی:
تنش‌زدایی (Stress Relieving): ۵۵۰-۶۰۰°C به مدت ۴ ساعت به‌ازای هر ۱۰۰ mm ضخامت برای حذف تنش‌های پسماند ریخته‌گری.
آستمپرینگ (Austempering):برای چدن‌های داکتیل جهت دستیابی به ساختار بینیتی (Bainite) با چقرمگی ۴۰٪ بالاتر از ساختار پرلیتی .
ماشینکاری دقیق:
تراش‌کاری سطوح یاتاقان‌نشین با تلرانس IT6.
سنگ‌زنی با چرخ CBN برای دستیابی به صافی سطح Ra < ۰.۸ μm.
سوراخ‌کاری با ماشین‌های CNC و دقت موقعیتی ۰.۰۱mm±  .

۷. کنترل کیفیت چندلایه: دیواره دفاعی در برابر نقص

سیستم QC سهند آذرین بر اساس استاندارد IATF 16949 پیاده‌سازی شده است:
بازرسی ذره مغناطیسی (MT):شناسایی ترک‌های سطحی و زیرسطحی تا عمق ۵ mm در مناطق بحرانی .
آزمون فراصوتی (UT): تشخیص عیوب داخلی (تخلخل، جدایش) با حساسیت ۰.۳ mm با استفاده از پروب‌های ۴ MHz .
آنالیز متالورژیکی:
بررسی ریزساختار (درصد کروی‌بودن گرافیت، اندازه کره‌ها، زمینه پرلیتی) با میکروسکوپ نوری.
آنالیز سختی سنجی راکول و برینل در ۹ نقطه مختلف.
اندازه‌گیری ابعادی: استفاده از دستگاه CMM برای کنترل ۱۰۰٪ تلرانس‌های بحرانی با دقت ۳ μm .
تست استاتیک بارگذاری: اعمال بار ۱۵۰٪ بار کاری برای شبیه‌سازی شرایط بحرانی .

۸. آزمون‌های عملکردی: شبیه‌سازی شرایط واقعی کار

کریرهای سهند آذرین تحت سخت‌ترین تست‌های عملکردی قرار می‌گیرند:
آزمون گشتاور پیچشی (Torsional Test):اعمال گشتاور ۵۰۰۰ N·m به مدت ۱۰۰۰ سیکل بدون ایجاد ترک یا تغییر شکل دائمی.
آزمون خستگی (Fatigue Test):بارگذاری سیکلی با فرکانس ۱۵ Hz تا ۱ میلیون سیکل در دستگاه هیسترزیس .
آزمون ضربه (Impact Test): اعمال ضربه ۵۰ ژول با پاندول شارپی برای شبیه‌سازی عبور از موانع.
آزمون خوردگی (Corrosion Test): اسپری نمک ۷۲۰ ساعت مطابق استاندارد ASTM B117 .

 نتیجه‌گیری:

سهند آذرین؛ هنر تبدیل چدن به قابلیت اطمینان در مزارع
تولید کریر تراکتور چدنی با کیفیتی که جان کشاورزان و دوام ماشین‌آلات را تضمین کند، تنها با تلفیق دانش متالورژیکی عمیق، فرآیندهای کنترل‌شده و کنترل کیفیت بی‌رحم ممکن است. صنایع ریخته‌گری سهند آذرین با تکیه بر:
خطوط تولید مدرن مجهز به سیستم‌های شبیه‌سازی جریان مذاب و انجماد.
آزمایشگاه‌های مجهز  برای آزمون‌های مکانیکی، متالورژیکی و NDT.
تیم مهندسی مجرب  برای طراحی بهینه بر پایه تحلیل‌های FEA و CFD.
پایبندی به استانداردهای بین‌المللی  (ISO 1083, ASTM A536).
گواهی کیفیت، ایمنی و دوام  را بر هر کریر تراکتور خود حک می‌کند .

ما در سهند آذرین می‌دانیم که کریر تراکتور فقط یک قطعه فلزی نیست؛ ستون فقرات انتقال قدرت در سخت‌ترین شرایط کشاورزی است. فلسفه تولید ما بر پایه “صفر خطا در تحمل بار” استوار است. از انتخاب مواد اولیه تا بازرسی نهایی، هر کریر با این پرسش کنترل می‌شود: “آیا این قطعه شایسته نصب روی تراکتورهای ایرانی است؟”.

 صنایع ریخته‌گری سهند آذرین: پیشتاز در کیفیت، متعهد به پیشرفت کشاورزی ایران.
