تخلخل در قطعات ریخته گری

تولید قطعات صنعتی با کیفیت بالا نیازمند شناخت دقیق عیوب متالورژیکی و روش های مقابله با آن ها می باشد. تخلخل در ریخته گری یکی از چالش بر انگیز ترین عیوبی است که مهندسان و تولید کنندگان در فرآیند ذوب و انجماد فلزات با آن روبرو می شوند. این پدیده که به معنای وجود حفره ها و فضاهای خالی درون ساختار جامد فلز است، می تواند استحکام مکانیکی و یکپارچگی قطعه را به شدت کاهش دهد. متخصصان حوزه متالورژی تخلخل را معیاری برای تعیین میزان فضای توخالی درون یک ماده تعریف می کنند که نسبت حجم فضاهای خالی به حجم کل ماده را نشان می دهد.

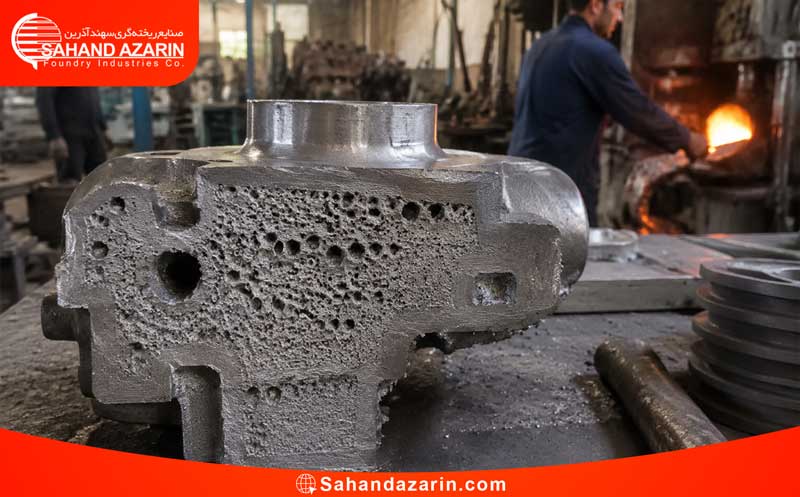

مفهوم و ماهیت تخلخل در قطعات ریخته گری

در فرآیند تولید، زمانی که فلز از حالت مایع به جامد تغییر فاز می دهد، به دلیل تشکیل گاز یا انجماد نا همگون، حفره هایی در قطعه شکل می گیرند. این حفره ها از ابعاد میکروسکوپی کمتر از 1 میکرون تا حفره های بزرگتر از 10 میلی متر متغیر هستند. تخلخل در قطعات ریخته گری لزوما دارای مقطع دایره ای نیست و گاهی به شکل ترک های نامنظم خطی در ساختار فلز ظاهر می شود. وجود این عیب در بخش هایی که تحمل فشار یکنواخت اهمیت بالایی دارد، می تواند منجر به شکست قطعات و خسارات جبران ناپذیر گردد.

انواع تخلخل و مشکلات ریخته گری ناشی از آن

صنعتگران و بازرسان کنترل کیفیت، عیوب ناشی از تخلخل را بر اساس منشاء ایجاد آن ها به دسته های مختلفی تقسیم می کنند. شناخت این دسته بندی ها اولین قدم برای رفع مشکلات ریخته گری محسوب می شود.

1. تخلخل گازی

این نوع تخلخل زمانی رخ می دهد که فلز مذاب در حین فرآیند ریختن، گازهایی مانند نیتروژن، اکسیژن یا هیدروژن را به دام می اندازد. از آنجایی که فلز مذاب ظرفیت بالاتری برای حل کردن گازها نسبت به حالت جامد دارد، با خنک شدن ماده، این گازها به صورت حباب از محلول خارج می شوند و در ساختار قطعه محبوس می گردند. سرعت بالای ریختن مواد مذاب در قالب نیز می تواند باعث ورود هوای اضافی و ایجاد تخلخل گازی در سطح یا داخل قطعه شود.

2. تخلخل انقباضی

اکثر فلزات و آلیاژها هنگام انجماد دچار کاهش حجم می شوند. اگر سیستم تغذیه قالب نتواند این کاهش حجم را جبران کند، حفره های انقباضی شکل می گیرند. این حفره ها بر خلاف مک های گازی، معمولا سطوح صافی ندارند و به شکل کندگی هایی با ساختار دندریتی ظاهر می شوند. حفره های انقباضی ممکن است به صورت متمرکز در نواحی ضخیم قطعه یا به صورت پراکنده در کل ساختار دیده شوند.

عوامل موثر بر تشدید تخلخل در ریخته گری

عوامل متعددی بر میزان و شدت این عیب تاثیر می گذارند که کنترل دقیق آن ها کیفیت نهایی را تضمین می کند.

• ضخامت قطعه: هر چه ضخامت دیواره قطعه کمتر باشد، سرعت انجماد افزایش یافته و احتمال تشکیل تخلخل های درشت کاهش می یابد.
• دمای ریختن: دمای بسیار بالا میزان انحلال گازها را در مذاب افزایش می دهد و دمای پایین نیز سیالیت مذاب را کم کرده و باعث حبس شدن حباب ها می شود.
• رطوبت قالب: وجود رطوبت در قالب های ماسه ای باعث تولید بخار آب و ایجاد مک های گازی در سطح قطعه می شود.
• سرعت انجماد: افزایش سرعت خنک کاری معمولا مقدار تخلخل را کاهش می دهد، زیرا زمان کافی برای رشد حباب های گازی یا ایجاد حفره های بزرگ انقباضی وجود ندارد.

راهکارهای نوین برای جلوگیری از تخلخل

برای دستیابی به قطعاتی با استانداردهای جهانی، تولید کنندگان از روش های پیشرفته ای استفاده می کنند. یکی از موثرترین این روش ها، ریخته گری تحت خلا می باشد.

ریخته گری تحت خلا و مزایای آن

در فرآیند ریخته گری تحت خلا، ذوب و ریختن مواد در محیطی بدون هوا انجام می شود. این کار از تشکیل حباب های گازی به طور کامل جلوگیری می کند. همچنین در برخی موارد از گازهای بی اثر مانند آرگون برای محافظت از مذاب استفاده می کنند تا هیچ واکنشی بین فلز و محیط رخ ندهد. سیستم های ریخته گری تحت فشار در خلا نیز با تخلیه هوای داخل حفره قالب قبل از ورود فلز، کیفیت قطعات را به سطح فوق العاده ای می رسانند.

بهینه سازی طراحی قالب و سیستم راهگاهی

طراحی مدرن سیستم راهگاهی و استفاده از تغذیه کننده های مناسب می تواند انقباض فلز را به خوبی جبران کند. مهندسان با استفاده از نرم افزارهای شبیه سازی مانند MAGMA یا ProCAST، جریان مذاب و نقاط داغ را پیش بینی می کنند تا از وقوع تخلخل پیشگیری نمایند.

روش های تشخیص تخلخل در قطعات تولیدی

بازرسی قطعات برای اطمینان از عدم وجود عیوب داخلی، بخشی جدایی ناپذیر از کنترل کیفیت است. روش های تشخیص به دو دسته مخرب و غیر مخرب تقسیم می شوند.

1. رادیوگرافی: استفاده از اشعه ایکس بهترین روش برای شناسایی حفره های گازی و انقباضی در اعماق قطعه است.
2. توموگرافی کامپیوتری: این فناوری پیشرفته تصویر سازی سه بعدی از هندسه داخلی قطعه فراهم می کند و برای شناسایی تخلخل های بسیار ریز در قطعات حساس به کار می رود.
3. تست اولتراسونیک: برای شناسایی عیوب داخلی در قطعات با ابعاد بزرگ و ضخیم بسیار موثر است.
4. تست مایع نافذ: این روش برای تشخیص ترک ها و تخلخل هایی که به سطح قطعه راه پیدا کرده اند استفاده می شود.

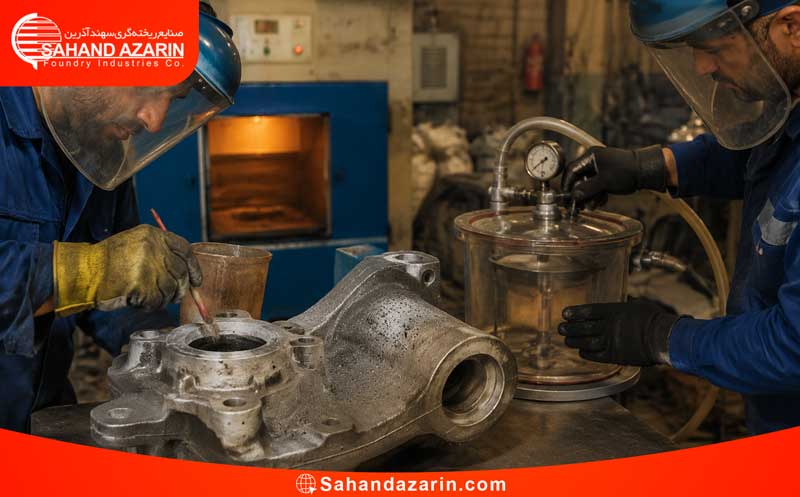

اشباع خلا راهکاری برای نجات قطعات متخلخل

گاهی اوقات تخلخل در فرآیند تولید اجتناب ناپذیر است. در چنین شرایطی از فرآیند اشباع خلا برای آب بندی قطعات استفاده می کنند. این فرآیند مسیرهای نشت و حفره های میکروسکوپی را با رزین های مخصوص پر می کند و قطعه را برای استفاده در محیط های تحت فشار آماده می سازد.

استانداردهای نظامی بین المللی مانند MIL-I-17563C و MIL-STD-276A معیارهای دقیق برای آزمایش درزگیرها و اثربخشی فرآیند اشباع ارائه می دهند که نشان دهنده اهمیت بالای این فرآیند در صنایع حساس است. این روش نه تنها مسیرهای نشت را می بندد، بلکه مقاومت به خوردگی قطعه را افزایش داده و کیفیت ماشین کاری را نیز بهبود می بخشد.

شرکت سهند آذرین پیشرو در تولید قطعات بدون عیب

شرکت صنعتی سهند آذرین با بیش از 35 سال سابقه درخشان در صنعت ریخته گری، به عنوان یکی از پیشگامان تولید قطعات چدنی و فولادی در ایران شناخته می شود. این مجموعه با بهره گیری از زیر ساخت های پیشرفته و خطوط تولید اتوماتیک، انواع ریخته گری ها را برای صنایع خودروسازی، ماشین آلات کشاورزی، ریلی و معدنی با بالاترین استانداردهای کیفی انجام می دهد.

تیم متخصص سهند آذرین با کنترل دقیق فرآیند ذوب، استفاده از تجهیزات مدرن آزمایشگاهی و رعایت اصول مهندسی در طراحی قالب، میزان تخلخل در ریخته گری را به حداقل ممکن می رساند. در مجموعه سهند آذرین، تمامی مراحل از طراحی اولیه و مدلسازی تا عملیات نهایی و ماشین کاری با دقت بالا انجام می شود تا قطعاتی عاری از هرگونه عیب و مطابق با نیاز مشتریان تولید گردد. اگر به دنبال تامین قطعات صنعتی با تضمین کیفیت و دوام بالا هستید، خدمات ریخته گری سهند آذرین بهترین انتخاب برای ارتقای بهره وری صنایع شما خواهد بود.
